Einfach. Sicher. Produktiv.

Von der Risikobeurteilung bis zur Validierung: mit Safety Solutions erhalten Sie Komplettlösungen für Ihre Anlagen. Die innovativen Sicherheitskonzepte unserer Experten-Teams garantieren effizienten Materialfluss, lückenlose Sicherheit und eine hohe Verfügbarkeit Ihrer Anlage. Selbst dort, wo klassische Konzepte an ihre Grenzen stossen. Immer rechtssicher, CE-zertifiziert und normenkonform. So wird die Umsetzung für Sie besonders einfach.

Zugangssicherung am Palettenmagazin – mit automatischem Wiederanlauf

Anforderung: Die Zugangssicherung zum Palettenmagazin soll den Zutritt von Personen verhindern und gleichzeitig die Zuführung von Paletten durch einen Gabelstapler ermöglichen. Nachdem der Gabelstapler den Übergabebereich wieder verlassen hat, soll der Wiederanlauf automatisch erfolgen, um die Unterbrechung des Arbeitsprozesses zu minimieren.

Lösung: Der Zugangsbereich wird durch einen Sicherheits-Lichtvorhang gesichert. Zusätzlich sind in den Bereichen vor und hinter dem Sicherheits-Sensor Induktionsschleifen in den Boden eingelassen. So kann das Sicherheits-System zwischen Gabelstapler und Personen unterscheiden.

Ihr Nutzen

– Optimale Anlagenauslastung durch automatischen Wiederanlauf der Maschine ohne manuelle Bedienereingriffe

– Hohe Zuverlässigkeit und Verfügbarkeit

– Geringer Serviceaufwand

– Optimaler Manipulationsschutz

– Einfache Einbindung in den Sicherheitskreis der übergeordneten Steuerung

Funktionsprinzip

Bei einer Auslösung des Sicherheits-Lichtvorhangs wird der Arbeitsprozess des Palettenmagazins unterbrochen – unabhängig davon, ob eine Person oder ein Gabelstapler das Schutzfeld unterbrochen hat. Wird jedoch durch die im Boden installierten Induktionsschleifen die Anwesenheit eines Gabelstaplers erkannt und führt dieser den vorgegebenen Prozessablauf korrekt aus, so leitet das Sicherheits-System den automatischen Wiederanlauf des Arbeitsprozesses ein.

Systemkomponenten und Sicherheitsparameter

– Sicherheits-Sensoren: Sicherheits-Lichtvorhang MLC 500, mit Gerätesäulen zur Bodenbefestigung

– Induktionsschleifen-Set mit Auswerteeinheit

– Systemsteuerung: Sicherheits-Steuerung MSI 400

– Leuze Sicherheitsprogramm

– PL d nach EN ISO 13849-1, SILCL 2 nach IEC 62061

– 2-kanaliger Sicherheitsausgang

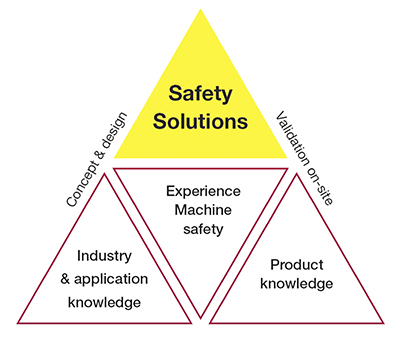

Ihr Partner für professionelle Sicherheitslösungen

Mit unserem breiten Produktportfolio unterstützen wir seit über 35 Jahren sicherheitstechnische Anwendungen in unterschiedlichen Industrien. Unsere zertifizierten Safety-Experten verfügen über umfangreiche Erfahrung in der Gestaltung von Sicherheitskonzepten und haben detaillierte Kenntnisse zu aktuellen Normen und Standards.

In den Projekten begleiten wir Sie von der Risikobeurteilung bis zur sicherheitstechnischen Abnahme. Unsere Teams stellen sicher, dass unsere Lösung Ihre Anforderungen erfüllt, und sorgen für einen reibungslosen Ablauf Ihres Projekts.

Komplettlösungen – individuell angepasst

Unsere Safety Solutions basieren auf qualifizierten Sicherheitskonzepten, die bei Bedarf auch erweitert oder neu erstellt werden. Jede Lösung wird individuell an Ihr Anlagen-Layout angepasst und beinhaltet

– Alle notwendigen Hardware- und Softwarekomponenten

– Engineering-Dienstleistungen wie Steuerungsprogrammierung und Konfiguration nach Projektanforderungen

– Umfassende, CE-konforme Dokumentation

– Inbetriebnahme-Unterstützung

– Validierung der Sicherheitsfunktion
