Die Genossenschaft Migros Zürich betreibt eine Recyclinganlage für Verpackungsmaterial mitten in der Stadt. In einer Systemlösung von moveline leisten zwei Roboter von ABB dabei die Schwerarbeit.

Fleissige Recycler

Die Rücknahme, Sortierung und das Recycling von Verpackungsmaterial gehören zum ökologischen Pflichtprogramm für den Detailhandel. Gebrauchte PET-Flaschen und -Behälter zählen genauso dazu wie die massenhaft anfallenden Kartonverpackungen. Die Genossenschaft Zürich betreibt auf Stadtzürcher Gebiet eine Recyclinganlage, um die enormen Mengen Verpackungsabfall ressourcenschonend zu entsorgen. Dafür vertraut sie auf eine Systemlösung des Integrators moveline mit ABB-Robotern.

200 Lastwagen täglich

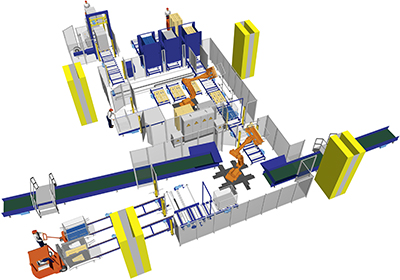

Aus dem Grossraum Zürich werden an sechs Tagen in der Woche, von 4 bis 22 Uhr, täglich etwa 200 Lastwagen mit rund 3500 Behälterpaletten mit Verpackungsabfall in die Anlage der Migros angeliefert. Abgestellt auf Paletten, durchlaufen diese Behälter die weitverzweigten Wege der Sortieranlage und werden automatisch entleert. Die leeren Faltbehälter werden am Ende ebenfalls automatisiert zusammengefaltet, gestapelt und palettiert. Vor der Inbetriebnahme der Sortieranlage wurde dieser gesamte Prozess noch manuell erledigt. Das dauerte nicht nur viel länger, sondern war auch echte Schwerarbeit. Im Frühjahr 2014 realisierte moveline als Generalunternehmer eine innovative Anlage mit zwei Robotern von ABB, welche die notwendigen Arbeiten erledigen.

Automatisierter Ablauf

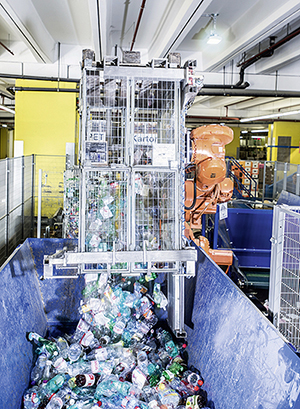

So funktioniert nun der automatisierte Ablauf: Die Chauffeure entladen ihre Lastwagen und bringen die Paletten mit dem PET- und Kartonabfall an den Anfang der Gitterfaltanlage. Der erste Roboter greift den vollen Faltrahmen oder das Aufsetzgitter und kippt das Recyclinggut entweder in den PET- oder den Kartonschacht. Ob die drei Sorten Behältnisse (zwei Faltrahmen und ein Aufsetzgitter) einstöckig oder zweistöckig sind, spielt dabei keine Rolle. In der Stunde können bis zu 150 Faltgitter gehandhabt werden. Eine volle Ladung wiegt dabei bis zu 160 Kilogramm.

Das Rückschubmaterial transportieren Förderbänder zu den jeweiligen Pressen. Die gepressten Blöcke aus Karton und PET werden zu den umliegenden Recyclingstellen geliefert. Mittels Sensor wird überprüft, ob sich noch Restware in den Behältnissen befindet. Wenn ja, erfolgt noch einmal eine automatische Entleerung. Anschliessend wird das leere Behältnis der Fördertechnik übergeben. Der zweite Roboter faltet gemäss Auswertung der Kamera, welche der Typerkennung dient, die Behältnisse exakt zusammen. Die notwendigen Leerpaletten werden ebenfalls durch diesen Roboter gehandhabt.

Als zweckmässige Ergänzung der gesamten Automatisierung wurde die Option realisiert, die drei verschiedenen Ladungsträger, EUR-, CHEP- und Kunststoff-Palette, sortieren zu können. Die Erkennung und Sortierung wird über die fördertechnische Automatisierung vollzogen. Die drei Typen werden erkannt und mittels dreier mechanischer Stapler zu Zwölfereinheiten aufeinandergeschichtet.

Komplexe Ansprüche

Die Ansprüche sind derart komplex, dass moveline nicht einfach auf eine bestehende Lösung zurückgreifen konnte. Es musste dafür ein komplett neues Greifersystem entwickelt werden. Die fertig geschichteten Behältnisse werden über die Fördertechnik zum Binder transportiert, für den Weitertransport gesichert und per Lastwagen wieder zu den Filialen gefahren. Die Autonomie der Anlage bringt wesentliche Vorteile: Sie läuft vollautomatisch und benötigt so gut wie keine Überwachung. Vor der Installation der Automationslösung mussten die Mitarbeitenden die Paletten mit reiner Muskelkraft entleeren, die Behältnisse manuell zusammenlegen und stapeln – eine sehr mühsame, langwierige und schweisstreibende Arbeit. Seit Inbetriebnahme der Anlage im Frühling 2014 läuft die Abgabe geordneter und einfacher ab. Das angelieferte Rückschubmaterial wird effizient sortiert. Die moveline AG konnte inzwischen eine weitere Anlage in diesem Bereich erfolgreich realisieren.
